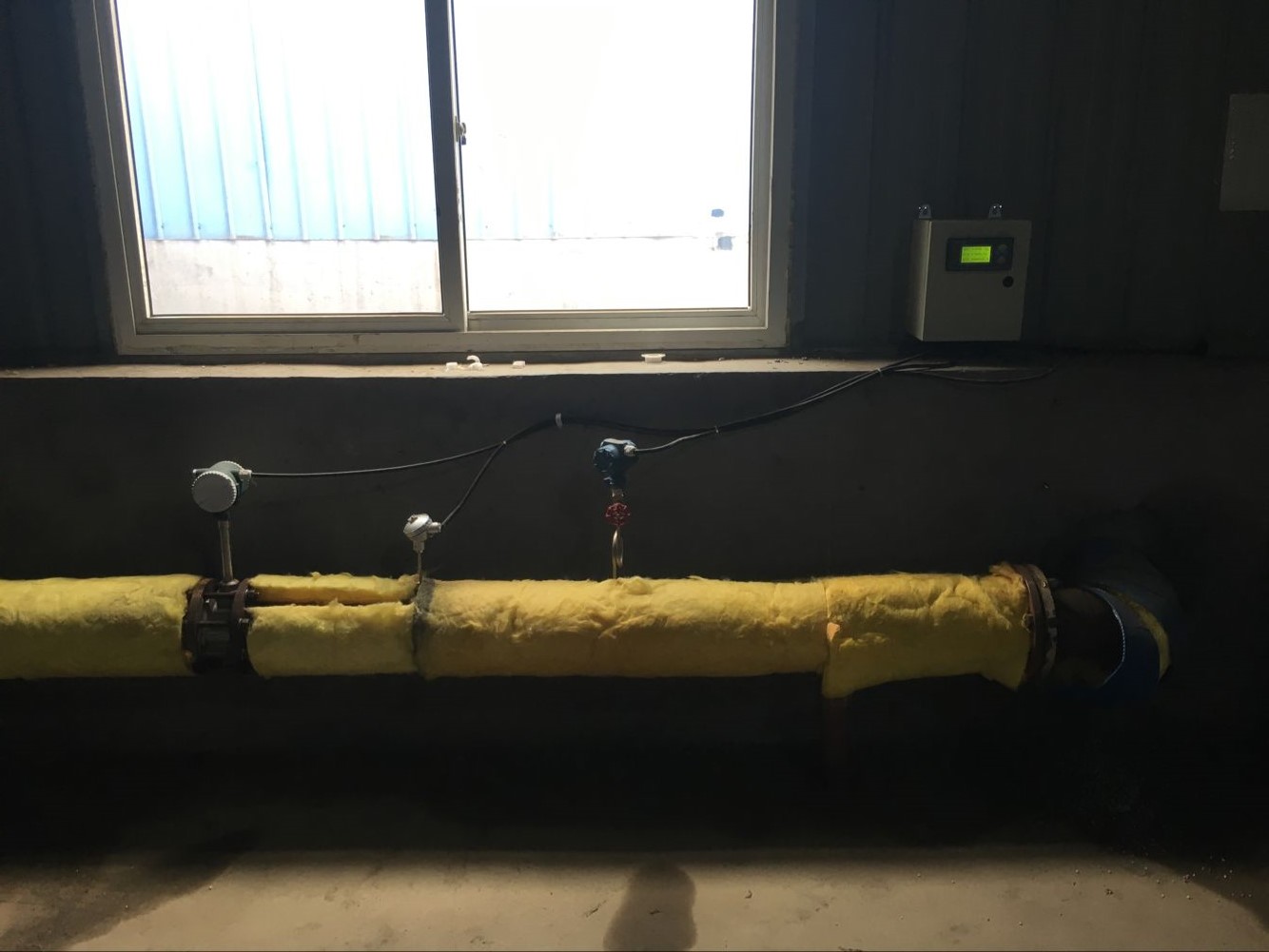

分體式蒸汽流量計由4個部分組成：AK-LUGB渦街蒸汽流量計，AK-PT100蒸汽溫度補償傳感器，AK-BSQ-01蒸汽壓力補償傳感器，AK-2100分體式蒸汽流量顯示儀,分體式蒸汽流量計更加利于高管道蒸汽流量計的測量和監控

渦街蒸汽流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收發達國家先進技術和總結多年研究經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。

渦街蒸汽流量計技術指標：

   ◆測量介質：氣體、液體、蒸汽

   ◆連接方式：法蘭卡裝式、法蘭式、插入式

   ◆口徑規格法蘭卡裝式口徑選擇25,32,50,80,100

   ◆法蘭連接式口徑選擇100,150,200

   ◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s;液體0.5～7m/s正常測量流量范圍液體、氣體流量測量范圍見表2；蒸汽流量范圍見表3

   ◆防爆等級本安型iaIIbT3-T6，防護等級IP65。

渦街流量計是在流體中安放一根非流線型游渦發生體,流體在發生體兩側交替地分離釋放出兩串規則地交 錯排列的游渦的儀表。當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量．渦街流量計按頻率檢出方式可分為:應力式、應變式、電容式、熱敏式、振動體式、光電式及超聲式 等。 這種流量計是 70 年代開發和發展起來的．由于它兼有無轉動部件和脈沖數字輸出的優點，很有發 展前途。

優點

（1）渦街流量計無可動部件，測量元件結構簡單，性能可靠，使用壽命長。（2） 渦街流量計測量范圍寬。量程比一般能達到 1：10。

（3） 渦街流量計的體積流量不受被測流體的溫度、壓力、密度或粘度等熱工參數的影響。一般不需 單獨標定。它可以測量液體、氣體或蒸汽的流量。

（4） 它造成的壓力損失小。

（5） 準確度較高，重復性為 0.5％，且維護量小。
